搖擺制粒機適用于制藥、化工、食品，固體飲料等行業的制粒，將攪拌好的物料制成所需尺寸的顆粒，或?qū)⒔Y(jié)塊狀物料打成小顆粒。

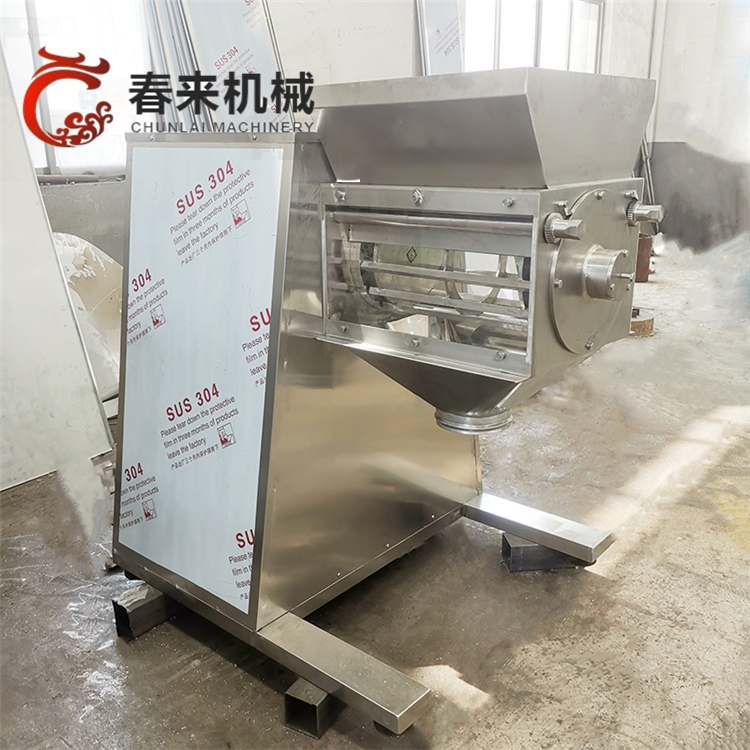

下面簡單介紹一下?lián)u擺制粒機的結構組成，如下所示：
減速箱
采用蝸輪傳動，速比來1：12，箱內可儲機油，保證齒輪潤滑良好及無雜音，箱上有視鏡可觀察，觀察運轉情況及儲油量，蝸輪外端，裝有偏心軸，帶動齒條作往復運動。
電機架
一條與螺桿栓牢，電動機就裝在鐵板上，當轉動螺桿栓，電動機就上下運動，供調節皮帶。
主體
機身為一獨立長方柱體，其上裝置封閉軸承座與粉斗連接，粉斗伸向機體外，其下裝有V 形底盤，著地面廣而平，因此下須安裝，可任意放置室內使用。
顆粒制造裝置
旋轉滾筒橫臥置在粉斗的下面，前后有軸承支座，它通過齒條的傳動，作倒順回轉，端面的前軸承蓋為活動式，裝拆時，只要旋下一個翼形螺母，軸承蓋和旋轉滾筒即可抽出，放置滾筒的兩端制有凸形的方環，嵌入軸承室內，這樣可不使油污滲入粉子和不致粘結塞住。
篩網夾管
裝置在旋轉滾筒的兩旁，用鋼管制造，中間開有一條長槽，篩網的兩端嵌入槽內，轉動花形手輪將篩網包在旋轉滾筒的外圓上，手輪內有齒輪撐住，松緊可以進行調節。
下面簡單介紹一下?lián)u擺制粒機的結構組成，如下所示：
減速箱
采用蝸輪傳動，速比來1：12，箱內可儲機油，保證齒輪潤滑良好及無雜音，箱上有視鏡可觀察，觀察運轉情況及儲油量，蝸輪外端，裝有偏心軸，帶動齒條作往復運動。
電機架
一條與螺桿栓牢，電動機就裝在鐵板上，當轉動螺桿栓，電動機就上下運動，供調節皮帶。
主體
機身為一獨立長方柱體，其上裝置封閉軸承座與粉斗連接，粉斗伸向機體外，其下裝有V 形底盤，著地面廣而平，因此下須安裝，可任意放置室內使用。
顆粒制造裝置
旋轉滾筒橫臥置在粉斗的下面，前后有軸承支座，它通過齒條的傳動，作倒順回轉，端面的前軸承蓋為活動式，裝拆時，只要旋下一個翼形螺母，軸承蓋和旋轉滾筒即可抽出，放置滾筒的兩端制有凸形的方環，嵌入軸承室內，這樣可不使油污滲入粉子和不致粘結塞住。
篩網夾管
裝置在旋轉滾筒的兩旁，用鋼管制造，中間開有一條長槽，篩網的兩端嵌入槽內，轉動花形手輪將篩網包在旋轉滾筒的外圓上，手輪內有齒輪撐住，松緊可以進行調節。
