　　一、建筑中暖通系統的作用暖通的目的是實現制冷、供熱、除濕、除塵等。

　　分為工藝性空調和舒適性空調：

　　1、在工業中，電子廠、印刷廠、紡織廠、制藥廠等在產品生產上，會提出對溫度、濕度、空氣潔凈度等的要求，此為工藝性要求，必須通過暖通系統實現，否則無法生產，此種空調系統的要求很高，尤其是電子廠，我們?cè)谶@里不作討論。

　　2、在民用建筑和部分工業建筑中，例如賓館、醫院、辦公樓、汽車制造車間等會提出舒適性要求：夏季制冷、冬季供熱，此為我們重點針對的領域。在北方地區，限于經濟不發達或氣候不惡劣，往往只有冬季供熱的需求，采用鍋爐，通過熱水或蒸汽供熱，也不是我們銷售和討論的重點。

　　二、業主對暖通系統的要求

　　業主在有舒適性要求的場所，提出安裝暖通系統（簡稱HVAC系統），需要大量的初始投資。

　　投資后，業主需要滿足舒適性的要求；同時HVAC系統在運行中要耗費大量能源（主要是電能），在民用建筑中，電力消耗占總體耗能的24%，而在電力消耗中，除去照明，47%是消耗在HVAC系統中，因此業主在滿足舒適性要求的同時，還希望好的HVAC系統能夠有最低的運行費用。

　　總之，業主對HVAC系統的要求是：投資少、舒適性好、能耗低。

　　三、暖通系統的組成

　　（1）暖通系統主要由三大系統：冷凍系統、冷卻系統和冷凝系統組成。冷凍系統是參與冷熱交換，實現制冷和供熱的主要系統；冷卻系統是將運行中的主機冷卻的系統；冷凝系統是將系統中的冷凝水搜集并排放的系統。

　　（2）暖通系統主要由三大部分：冷熱源站、輸配系統和用戶末端構成。冷熱源站是由主機（制冷機、鍋爐等）產生冷熱源并通過水泵輸送出去的源頭；輸配系統是通過管路將冷熱載體（冷水或熱水）配送到各區域、各子區域、各子子區域的管路系統；末端裝置是實現用戶端冷熱交換的最終裝置。

　　經冷熱交換后，通過輸配系統中的回水管路進入冷熱源主機重新循環，95%以上的HVAC系統是閉式循環系統。

　　四、冷/熱量L

　　主機產生冷熱量，末端進行冷熱量的釋放，其中冷熱量的輸送需要冷熱媒作為載體。冷熱媒可以是蒸汽、水、乙二醇溶液等，在HVAC系統主要采用水。

　　冷/熱量L=Q×ΔT=流量乘以溫差。

　　五、定流量和變流量

　　（1）主機側（一次泵系統）通過壓差旁通管路，為定流量。輸配系統及用戶側（二次泵系統）可以采用定流量系統和變流量系統兩種方式。我們通常講的定流量或變流量就是指用戶側。

　　（2）主機側的節能是通過壓差旁通閥的旁通流量來實現主機開機臺數的變化達到的，如果壓差旁通閥的旁通流量達到一臺主機的流量，即通知控制系統關閉一臺主機。但在開啟的主機側流

　　（3）結合上一節冷熱量，我們可以看到：L=Q×ΔT，如果用戶側的需求冷量改變，則可以通過改變用戶側流量或用戶側進回水溫差來實現，但在實際使用中，我們的主機側、進回水間的溫差均為定值，我們主要是依靠改變系統流量來實現冷量的改變。

　　（4）用戶側如果采用定流量系統，即為不安裝電動二通閥，采取變風量（改變風機風速大小）來實現調節室內溫度；或安裝電動三通閥實現定流量。定流量系統，業主初始投資少，但不節能，系統始終按最大流量運行，運行費用高。

　　（5）由于用戶側實際需求的冷量會隨著用戶數量的變化（開關）、或環境溫度的變化（設定溫度變化，導致閥門開度變化，引起流量變化）而改變。這時安裝電動二通閥即可實現變流量，達到節能的目的。

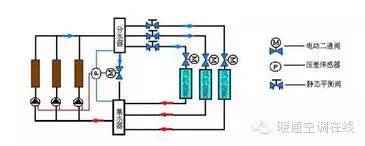

　　六、一次泵系統和二次泵系統

　　（1）一次泵系統（也稱一次循環）

　　主機、一次水泵和冷卻塔是一一對應關系：一臺主機配置一臺一次水泵，配置一臺冷卻塔。一次泵構成一次循環也叫一次循環，一次循環也可分為定流量和變流量?jī)煞N系統。定流量一次泵系統肯定不節能，主要用在樓層低的小項目，我們不討論；變流量一次泵系統通過壓差旁通管路實現主機側定流量，用戶側通過安裝電動二通閥實現變流量，因此：主機和一次水泵為定流量運行，節能是通過用戶側流量的變化由自控系統調節主機和水泵運行臺數來實現的。

　　調節主機和水泵運行臺數的過程：

　　A、通過電子式壓差旁通閥（注意：此時無法使用A800-自力式壓差旁通閥，因?yàn)锳800無法反饋壓差的電信號），由壓差傳感器傳遞進回水間運行壓差的電信號到主機或水泵的控制系統。我們假設，當用戶數量減少時，通過用戶側的流量下降，壓差旁通閥自動開大，流量增加，保證總流量不變；當用戶數量增加時，通過用戶側的流量增加，壓差旁通閥自動關小，流量減少，總流量不變。所以通過壓差旁通閥的流量是和進回水間的壓差發生關系的，我們只要設定主機或水泵的控制系統，當壓差傳感器檢測到ΔP增加到ΔPmax（當壓差旁通閥流過的流量達到一臺主機開啟時的流量，此時進回水間的壓差設定為ΔPmax）此時控制系統即可關閉一臺主機，達到節能之目的。反之，當壓差傳感器反饋ΔP下降到ΔPmin時，控制系統即可開啟一臺主機。

　　B、通過旁通系統安裝的流量計（此時可使用A800），由流量計將流量信號反饋給主機和水泵的控制系統，當旁通系統的流量達到一臺主機的運行流量時，關閉一臺主機；當旁通系統的流量小于現主機運行所需求的最低流量時，重新開啟一臺主機。

　　（2）二次泵系統（二次循環系統）

　　在高層建筑中更多選用二次泵系統，主要考慮用戶流量變化范圍大，要更加節能，就需要更加靈活的控制水泵：二次泵無需和主機一一對應，數量可更多；除可根據流量的變化調節水泵臺數以外；還可在二次系統選用變頻泵。

　　一次泵為定流量系統，一定是定頻泵；而二次泵可選用變頻泵。

　　一次泵的臺數控制采用旁通系統流量盈虧方式控制：當用戶側流量需求減少時，二次泵通過變頻減少二次循環總流量，當二次循環總流量少于一定值時，此時一次泵的流量過大，為“盈”，在一次循環和二次循環間的回路上，水流自上而下，流量計顯示如通過此回路流量等于一次泵流量時，關閉一臺一次泵；反之，當用戶側流量需求增加時，二次泵變頻增加二次循環總流量，當二次循環總流量大于一定值時，此時，一次泵輸出流量過小，為“虧”，在一次循環和二次循環間的回路上，水流自下而上，流量達到某設定值時，開啟一臺一次泵。

　　七、一次泵站用閥門

　　當然，我們對系統的了解主要還是要明白在各個系統中所用閥門的情況。

　　由于一次泵站采取主機—水泵—冷卻塔的一一對應，同時一般高層建筑一次泵流量很大，所以，在一次泵站，主要使用到水泵出口的大口徑止回閥、電動蝶閥（用于兩管制系統春秋季節制冷或供熱的自動切換，詳見備注）、動態流量平衡閥、定流量多功能閥和吸入口擴散器、Y型過濾器或自動反沖洗過濾裝置。

　　（備注：兩管制系統是指輸配系統在夏季供冷和冬季供熱時都僅有一套管路，適合中國國情，經濟，是現在的主要應用，因此兩管制系統主要用于夏、冬季節性供應空調，在春、秋時需對空調進行切換；四管制系統是指供熱和制冷各有一套輸配系統，在很大的項目中，由于從樓外立面到樓內部可能進深很長，會出現冬季時，樓內部核心區很熱，需要制冷，而夏季時，樓內部核心區可能需要供冷，所以四管制系統一年四季均有冷熱供應，適應于超級大項目以及全年均須供應空調的場所，項目初始投資高。）

　注意：

　　1、由于一次循環是定流量定頻系統，因此此處的止回閥，口徑較大，往往在DN300以上，應采用速閉式止回閥：例如CVRS——卷簾無聲止回閥或CVKR——大口徑短體靜音止回閥。此時如果安裝手動調節閥（也叫靜態平衡閥），應無需安裝動態平衡閥。

　　2、水泵出口止回閥如果不安裝手動調節閥，必須安裝動態平衡閥來保護水泵和主機，保證其在額定流量的工況下運行。

　　3、也可采用定流量多功能閥，取代止回閥和調流閥，是更好的方案。同時節省空間。

　　4、在此處安裝水力控制型的緩閉式止回閥或多功能閥是現在設計院不好的應用。既不能更好的實現其功能，同時帶來太大的水力損失。應強力否決。

　　5、在冷卻塔處應強力建議設計院選用電動蝶閥，如果隨主機臺數的關閉，冷卻塔不能同時關閉，會造成能量的浪費，同時冷卻效率下降；選用動態平衡閥，也更好的提高冷卻效率。

　　6、如有主機和水泵的控制要求，壓差旁通閥應采用電子式壓差控制器。（口徑在200以上采用電動調節型蝶閥，即可實現功能，安裝空間也少，同時又便宜。

　　暖通人必殺技：了解暖通10張圖

　　圖紙繪制是在完成負荷計算（包括機械負荷和設備負荷）、設備選型之后進行的一項任務。一份好的圖紙不僅方便我們統計工程材料，也便于施工方易讀易懂保證施工與設計的一致。這就要求我們繪制圖紙時要認真仔細，尤其注意一些細節方面的問題。

　　下面是一份繪圖步驟的總結和注意事項等問題，僅僅根據資料分享總結的，僅供參考。

　　一、明確需要繪制哪些圖紙

　　在繪圖之前，必須清楚自己大致需要繪制幾幅圖紙才能把整個工程表述清楚。既不能太多，既耽誤時間也造成圖紙的浪費，也不能太少，使讀圖的人看不明白是什么意思。

　　一般的工程包括如下10份基本的圖紙：

　　1、制冷設備平面布置圖

　　2、風機吊點平面布置圖

　　3、制冷管道平面布置圖

　　4、風機吊裝詳圖

　　5、制冷管道剖面圖

　　6、管道支架平面布置圖

　　7、制冷系統透視圖

　　8、水系統管道平面布置圖

　　9、水系統管道剖面圖

　　10、水系統透視圖

　　并不是說畫完這10張圖就沒事了，也不是說必須畫夠10張圖，我這只是說的一種在氟系統中比較普遍的情況，這要根據具體的工程情況有所增加和減少。上面的圖紙，有時在一張圖上很難表示出來就需要繪制兩張圖；有時上面的一些圖紙過于簡單可以省略或者合并。由于我們一般使用并聯機組，對機房沒有過多的要求，所以省略了機房這一項，也沒有關于設備基礎的圖紙。

　　另外還需要的一些基本圖紙是：冷工藝施工圖紙目錄、制冷工藝設計說明、制冷工藝設備材料明細表、安裝施工說明。

　　二、知道圖紙需要表達哪些內容

　　1、制冷設備平面布置圖 這幅圖主要表達的內容就是設備定位，只要表示清楚這一項這幅圖就算是成功了，要讓施工人員，看著這幅圖明白設備應該布置在那個位置。按照樣本上給出的設備尺寸，一般按照1：100的比例繪圖，重點表示的就是定位尺寸和設備尺寸。最好在標題欄旁邊加上一個設備表，設備表一般包括序號、設備名稱、設備型號、單位、數量、備注六項內容，有時需要增加設備運行重量一項，也可以寫在備注欄中。圖上的設備編號要與設備表中的編號完全一致。

　　2、風機吊點平面布置圖 我們做的工程一般多使用吊頂式冷風機，有時也包括一些頂排管，無論哪一種都需要我們把吊點位置確定好。這幅圖是在上一幅的基礎上繪制的，省去風機輪廓，只繪制吊點，吊點一般用“×”表示，這幅圖最主要的也是尺寸，包括吊點離墻的距離和吊點間距。

　　3、制冷管道平面布置圖 這幅圖主要反映的是制冷管道和一些閥門在平面圖上的情況。如果能定位管道的具體位置，就需要標注上定位尺寸（離墻距離、與設備的距離等）。一般由于在此圖上繪制閥門時故意放大了其尺寸，另外為了讓圖紙清晰避免互相覆蓋的情況，閥門位置可以允許有適當?shù)奈恢酶淖儭Ｋ�以在此圖上表示尺寸一般僅僅為主管道的定位尺寸，一些支管道可能會有適當?shù)淖儎?dòng)，我們不標定位尺寸。另外最好標注上所用管道的型號及變徑位置，也可以不標，只在制冷系統透視圖上標注。

　　4、風機吊裝詳圖 這幅圖其實就是系統的一份剖面圖，主要表示風機的吊裝情況。一般需要表示清楚風機吊架形狀及其所用型鋼的尺寸和型號、絲桿的尺寸和型號、風機距墻或者的庫板的尺寸，有時還有一些必要的標高。如果是氣調庫，還需要有套管的位置尺寸等。

　　5、制冷管道剖面圖 這幅圖一般是為了表示清楚管道與設備的具體連接情況而增加的一張圖紙，一般在機房、冷凝器、庫房風機等位置取剖面。圖上需要標出的內容為必要的設備標高、管道標高、管道支架的形狀以及所用型鋼的尺寸和型號、局部閥門的連接、管道墊木、管卡、保溫層材料和厚度等。

　　6、管道支架平面布置圖 這幅圖有時可以省略，但是我一般都會畫上，其表示符號使用“×——×”，有時靠墻的管道支架也使用“×”表示，需要標注管道支架離墻的尺寸、支架間距等，如果方便有時還會畫上管道支架的詳圖，也可以把管道支架的詳圖添加在制冷管道剖面圖上。

　　7、制冷系統透視圖 這是在前面幾幅圖的基礎上，為了更加形象直觀的描述制冷系統而繪制的一幅圖，尤其適合施工人員讀取，能夠?qū)φ麄�(gè)系統有一個比較全面形象的認識。圖上的設備間距等可以不按照實際的情況繪制而做一些恰當?shù)恼{(diào)整，避免設備的互相覆蓋和方便一些細節位置的表達。這幅圖主要包括：管道型號、變徑位置、管道坡向和坡度等，最好在標題欄旁邊加上一個主要材料的材料表，表示主要的設備和閥門部件，材料表一般包括序號、名稱、型號、單位、數量、備注六項內容。圖上的設備編號要與材料表中的編號完全一致，一般采用從主到次的順序編排。

　　8、水系統管道平面布置圖 這幅圖包括沖霜水系統和冷卻水系統兩部分，有供水和回水兩種管道。其要求與制冷管道平面布置圖差不多，參照上面的描述即可。

　　9、水系統管道剖面圖 這幅圖一般是為了表示清楚水系統管道與設備的具體連接情況而增加的一張圖紙，一般在沖霜水池、蒸發冷、庫房風機等位置取剖面。圖上需要標出的內容為必要的設備標高、管道標高、管道支架的形狀以及所用型鋼的尺寸和型號、局部閥門的連接、管道墊木、管卡等，如需保溫再標上保溫材料及其厚度。

　　10、水系統透視圖 與制冷系統透視圖一樣，也是在前面幾幅圖的基礎上，為了更加形象直觀的描述水系統而繪制的一幅圖，尤其適合施工人員讀取，能夠?qū)φ麄�(gè)水系統有一個比較全面形象的認識。圖上的設備間距等可以不按照實際的情況繪制而做一些恰當?shù)恼{(diào)整，避免設備的互相覆蓋和方便一些細節位置的表達。圖上要求的內容與制冷系統透視圖一樣。

　　關于冷工藝施工圖紙目錄、制冷工藝設計說明、制冷工藝設備材料明細表、安裝施工說明我就不再一一敘述了。

　　其它的一些圖紙，就按照需要進行繪制，表達清楚要表現的內容即可。

　　三、注意事項和審核圖紙

　　一份完整的圖紙并不是僅僅表達出以上內容就可以了，雖然這樣也可以使用，還有圖框、標題欄、線形等需要注意的問題。

　　1、圖框 圖框有哪些規格，裝訂的和不裝訂的有什么區別等等，我就不再敘述了。一定要使用標準圖框，不能自己隨便的繪制。

　　2、標題欄 要使用正規的標題欄。里面一般包括公司名稱、工程名稱、圖紙名稱、資質證書標號、注冊師印章編號、審定、院審、所審、項目負責人、專業負責人、復核、設計、繪圖、工程編號、專業、日期、圖號等內容。

　　3、線形 這是我們?yōu)榱藚^(qū)分各種管道便于繪圖讀圖也便于統計材料而需要注意的事情。根據各種管道使用情況不同，我們一般需要設置不同的粗細、顏色來加以區分，如果管道太多，有時也需要增添圖層。

　　并不是畫完圖就沒有事情了，畫完以后需要認真的審核一遍。這份圖紙究竟畫的怎么樣？該表達的內容都表達出來了嗎？有沒有遺漏或者太過重復的地方？讓人看上去是不是美觀大方還是顯得雜亂無章？……

　　可以從以下幾方面注意一下：

　　1、我們繪制完圖紙，緊接著需要做的就是統計材料，做一份材料表。可以在統計材料時審核一遍圖紙。一份完整的圖紙和材料表是一一對應的，也就是說材料表中的任何一項內容都可以在圖紙上找到。能夠做到這樣，這份圖紙就算是很成功了。這是比較困難的一項要求，需要我們不斷的學習和完善。

　　2、自己以一個施工員的身份來審視這份圖紙，看看自己能不能看著這份圖紙正常的施工。如果不能，是不是自己少畫了一些內容，或者圖紙有表達不清楚能產生歧義的地方。有時按照自己的思路，自己尋找自己的錯誤比較困難，也可以請同事幫忙查看。

　　自己或同事審核完畢后，把整份的圖紙和材料表交給領導，請領導審定。有不對或者不妥的地方再進行修改。

　　不要怕犯錯誤，就怕沒有勇氣改正錯誤，也不能老是犯同樣的錯誤，要在改錯中使自己進步!
